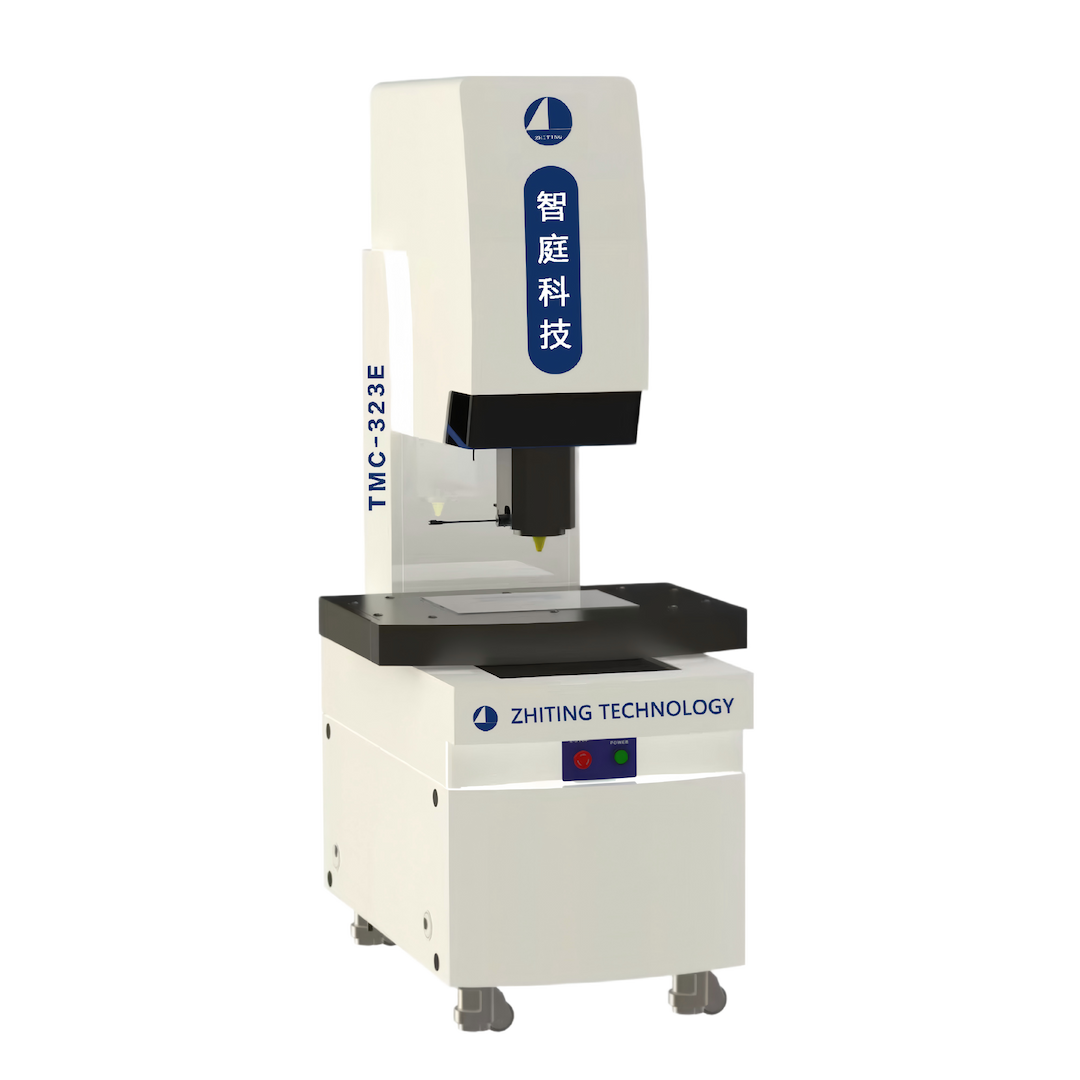

E系列高精度影像测量仪
产品简介
E系列是全自动通用量产机型，极限精度2.0um，对标进口品牌实现高效替代，适配电子、五金、模具等行业常规精密检测需求。
主要特点
- 2.0um测量精度，满足大部分工业精密测量需求;
- 高清晰度CMOS图像传感器，全局彩色，大视野。
- 智能自动图像匹配，无需手动操作，快速精准取样，显著提升编程效率与运行速率;。
- 智能影像寻边技术，支持任意设定寻边方向和灵活配置寻边参数，有效排除杂点、毛刺等干扰，确保精准采点;
- 花岗岩主体结构，通过FEA有限元分析，保证整体结构长期稳定可靠;
- 0.1um高分辨率光栅尺;
- 三轴精密导轨、三轴伺服电机、CNC伺服控制系统三者结合，定位精度高，最大加速度可达1000 mm/s²。
规格型号
| 仪器型号 | TMC-323E | TMC-433E | |
|---|---|---|---|
| 行程(mm) | X:300Y:200Z:300 | X:400Y:300Z:300 | |
| 仪器外形尺寸(LxWxH)(mm) | 1100 × 760 × 1850 | 1300 × 860 × 1850 | |
| 包装尺寸(LxWxH)(mm) | 1600 × 1400 × 2150 | 1600 × 1400 × 2150 | |
| 重量(kg) | 净重 | 480 | 540 |
| 毛重 | 600 | 680 | |
| 承重(kg) | 最大承重 | 30 | |
| 保证精度承重 | 5 | ||
| 测量精度 | EuX/EuY,MPE(μm) | ± (1.8 + L/200) | |
| EuY,MPE(μm) | ± (2.0 + L/200) | ||
| EuZ,MPE(μm) | ± (5 + L/150) | ||
| 最大速度 | XY轴(mm/s) | 200 | |
| Z轴(mm/s) | 150 | ||
| 最大加速度 | XYZ(mm/s²) | 1000 | |
| 光栅尺(mm) | 0.1 | ||
| 最小显示单位(mm) | 0.1 | ||
| 导轨 | 三轴精密导轨 | ||
| 图像传感器 | 全局彩色，高清工业数字相机 | ||
| 光源 | 轮廓光 | LED远心平行冷光源，256级亮度可调 | |
| 表面光 | 程控5环8区LED冷光源，256级亮度可调 | ||
| 同轴光 | LED冷光源，256级亮度可调 | ||
| 光学镜头 | 手动卡位镜头，6.5:1连续变倍 | ||
| 放大倍率 | 光学倍率 | 0.7-4.5倍 | |
| 总放大倍率 | 18-230倍 | ||
| 工作距离(mm) | 镜头工作距离 | 90 ± 2 | |
| 有效工作距离 | 1.67x1.24x2.09-10.71x8x13.45 | ||
| 视场(mm) | 0.47x0.35x0.59-6.25x4.67x7.84 | ||
| 影像测量软件 | ivision | ||
| 运动控制 | 4轴CNC伺服控制 | ||
| 操作手柄 | 智庭专用操作手柄 | ||
| 附件 | 出厂检验报告、装箱清单、用户手册、合格证、产品保修卡、L型定位治具 | ||
| 电源要求 | AC200-240V, 50/60Hz, 750W (注: 需有电阻≤4Ω接地线) | ||
| 工作环境 | 温度20±2°C, 湿度30%-80%, 振动<0.002g, 低于15Hz, 远离振源 | ||
