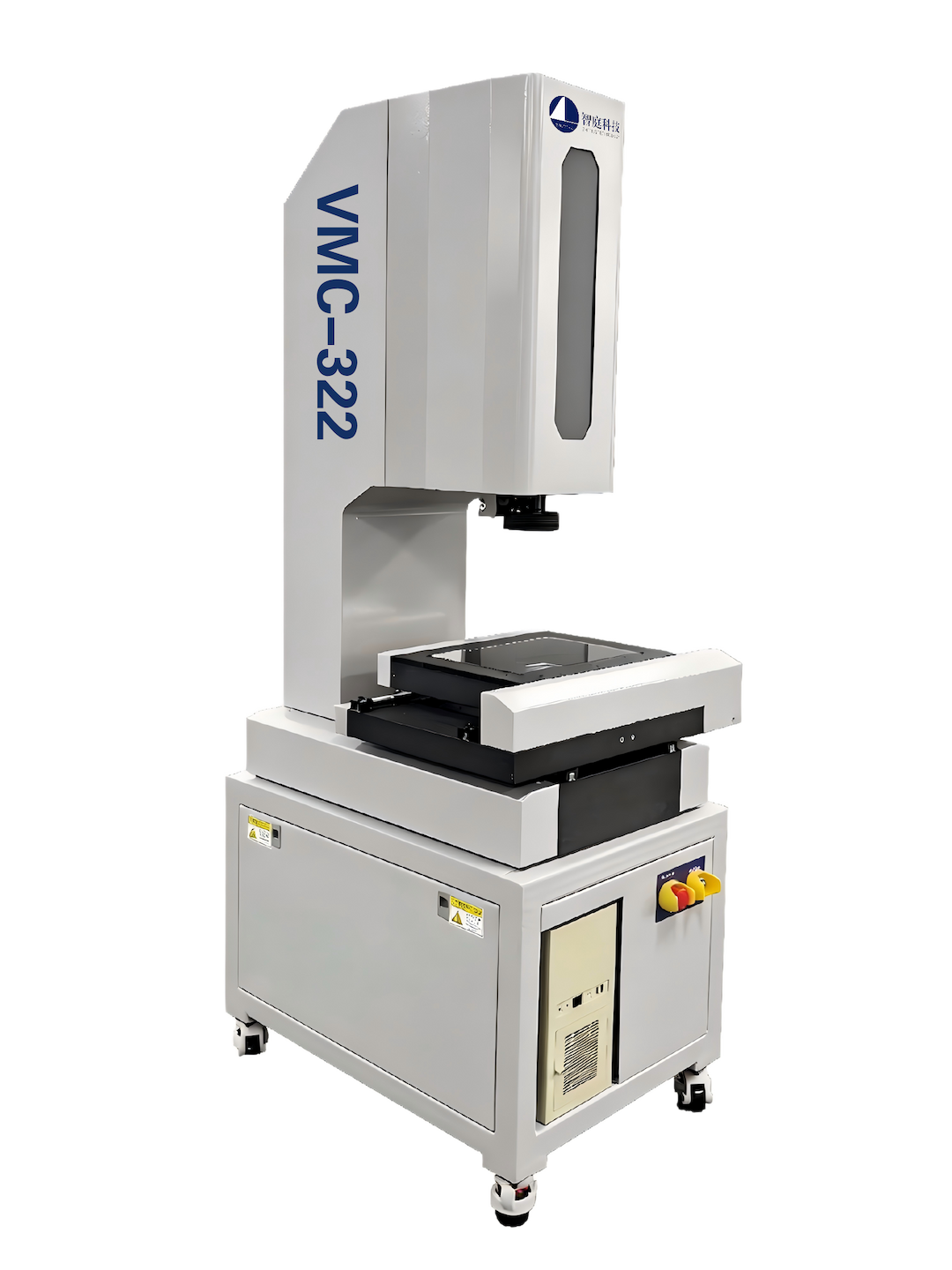

VMC-322系列高精度影像测量仪
产品简介
VMC系列结合公司多年的影像仪的生产经验，在不改变高精度的前提下，保持了微米级测量精度的同时也具有超高的稳定性，以及自主研发的三维量测软件，大幅提高了测量效率。在同级别的影像仪中脱颖而出，成为众多客户的首选。
主要特点
- 整机一体化人机工程设计，方便操作测量;
- 采用高精度青花岗石“00”级工作台和立柱，精度高，耐腐蚀，高强度，无应力变形，确保机台拥有高稳定性;
- X、Y、Z三轴CNC全自动精密控制准确定位，传动采用精密直线导轨，研磨级滚珠丝杆;。
- 影像系统采用进口高品质光学组件，经过多层光学镀馍，光学衰减微小，确保画质清晰无畸变;
- 程控式5环8区LED表面光源和平行LED轮廓光源系统，智能实现256级亮度;
- 可配简易测头组;
- 具有快速对焦、自动寻边及多样化的输出报表，实现在线SPC数据处理分析，高效完成批量检测;
- 可选配自动变倍镜头，激光位移器，简易测头和同轴光镜头，金相显微模组等。
规格型号
| 仪器型号 | VMC-322 | VMC-432 | VMC-542 | |
|---|---|---|---|---|
| XY轴量程(mm) | 300x200 | 400x300 | 500x400 | |
| Z轴量程(mm) | 300 | |||
| XY向示值误差(um) | (2.5+L/200) | |||
| XYZ光栅数显分辨力(um) | 0.5 | |||
| 最大承重(kg) | 30 | |||
| 物镜 | 手动卡位镜头6:5:1连续变倍 | 6.5:1高清变倍光学镜头 | ||
| 图像传感器 | 1/2.9"160W彩色工业相机 | 230W高清数字相机 | ||
| 光学放大倍率 | 0.7X-4.5X | |||
| 影像放大倍率 | 20X -128X | 24X~128X | ||
| 工作距离(标配)(mm) | 92 | 90 ± 2 | ||
| 光源 | 面光源为LED环形冷光源，轮廓光为LED透射平行冷光源，光源程控可调 | |||
| 物方视场(标配)(mm) | 1.11x0.83x1.38-7.1 1x5.32x8.87 | |||
| 测量软件 | 自主研发 | |||
| 传动系统 | X.Y.Z轴丝杆传动 | |||
| 运功控制 | 自主专利的CNC伺服运动控制系统 | |||
| 仪器净重(kg) | 430 | 520 | ||
| 仪器外形尺寸(mm) | 890x640x1850 | 1090x740x1850 | 1290x840x1850 | |
| 速度 | XY轴(mm/s) | 150 | ||
| Z轴(mm/s) | 120 | |||
| 工作电源 | AC200-240V 50/60Hz750W(注:需有电阻≤4Q接地线) | AC 220V/50Hz | ||
| 工作环境 | 溫度20±2°，温度变化<2°C/hr，湿度30%-80%，振动<0.002g，低于15Hz | |||
